非傳統油氣資源開發過程中， 為了有效開采一個儲層， 同時盡量減少成本投入， 井位布局和井眼軌跡控制是其中的關鍵步驟。這些地層中的某些儲層自然伽馬射線特征可能很復雜，這給傳統伽馬射線傳感器所獲測井數據的解釋帶來很大困難。哈里伯頓Sperry Drilling 的Radian™ 隨鉆方位伽馬射線和井斜測量（LWD/MWD）能提供高質量的井壁圖像，可在溫度高達175℃工況下提供一個低成本的地質導向和油藏評價解決方案。此項服務能實時提供井眼360°范圍的圖像數據，即使在滑動鉆進時也能幫助石油公司做出更好的地質導向決策，實現最大的儲層接觸。

                                                        圖1

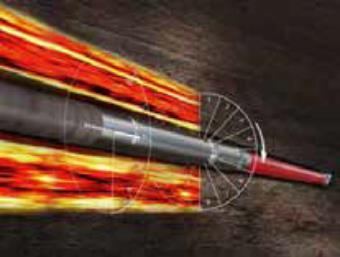

       該工具也可以與一套測斜儀配裝使用，提供連續實時的井斜測量，測量數據立刻送至反饋系統，該系統會對井眼軌跡的導向決策立刻做出反應； 這套Radian 工具外形似一根鉆鋌，可以安置在井底鉆具的任何位置，這使得該工具擁有多種用途，需要時可與高扭矩鉆井馬達兼容使用；而一些傳統的伽馬射線工具缺乏這種靈活性或必要的扭矩能力。Radian 工具能幫助石油公司提高對儲層的認識、優化井位布局和井身質量，以最大儲層接觸實現最大產量和長期開采。圖1 展示了一套專家眼中的Radian 方位伽馬射線和井斜傳感器，展示了伽馬射線測量的方位劃分，目的是詳細揭示儲層構造。另外，該工具還配有一個井眼軌跡監測的內置測斜儀。

       舉例來說，一家石油公司需要深入了解儲層構造的復雜性，無論是儲層內小范圍的地質特征，還是構造的整個形狀，Radian 傳感器隨鉆測量獲得的圖像數據展示了構造的詳細特征，該構造之前并不被看好，特別是灰?guī)r系呈現出一系列大范圍不同地層傾角的復雜巖床，同時連續的井斜測量展示了井眼軌跡的清晰走向，這在傳統定向測量中是反映不出來的。利用高分辨率井斜數據，石油公司能夠重新審視該井的垂直位置，在超過傳統定向測量15 英尺的水平段的末端進行了一次總的修正，這一信息結合伽馬射線圖像測得的構造傾角數據，成功繪制出了該區塊的準確構造圖，避免了采用傳統方法導致的一些畸形解釋。

地層評價


       由于鹽層下地震成像效果較差，石油公司常常發現驗證他們的地質模型很具挑戰，如果遭遇一個巖層，這會增加鉆入巖層下未知地層的鉆井風險，因此鉆井過程中任何能夠獲得的構造信息都是非常寶貴的，因為這些信息可以減少不確定性，有助于降低鉆井風險。許多情況下，需要用大直徑鉆頭鉆一個井段，由于要鉆的井眼太大，不能使用常規LWD 井眼成像工具，不得不采用昂貴的電測方法，這種情況下問題會更加惡化。一家石油公司挑戰哈里伯頓的Sperry Drilling 產品， 意在找到一種既能提供所需的構造信息，同時又能降低作業成本的解決方案。




                                                                           圖2

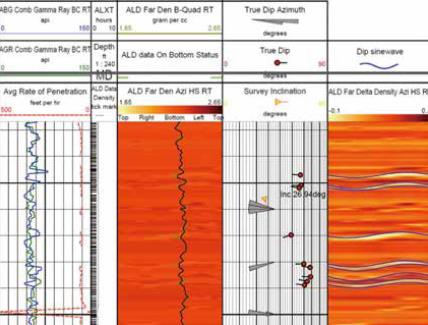

          圖2 是A L D （ A z i m u t h a lLithoDensity：方位巖性密度，簡稱ALD） 傳感器在一個巨大的鹽層下方采集的16½ in. 井眼的一組圖像數據，展示了更加清晰的圖像效果，并準確解釋了構造傾角。該方法比較簡單：采用一項已有的井眼成像技術，創建出一個適合大井眼應用的版本， 哈里伯頓SperryDrilling 開發出一套新的、基于一根9½ in. 鉆鋌和一個穩定的帶有14¼ in. 探測器葉片的方位巖性密度測量工具；這種傳感器能隨鉆采集地層密度和井眼方位數據，并生圖 1 成圖像，這些數據可以用于 14½ 至17½ in. 井眼的構造傾角解釋，是該行業具有獨特能力的隨鉆測量工具。

       Sperry Drilling 還開發出相應的處理技術，以提高井眼數據采集的圖像質量， 甚至在采用傳統LWD 工具進行密度測量在通常被認為超徑的井眼情況下也能提供可靠的地層傾角數據。

效果


       最終結果是通過提供實時井眼成像技術，迅速解決了石油公司所提的需求，節省了一趟電測作業；墨西哥灣一個下鹽層項目期間，水深超過5,200ft（1,585m），石油公司采用了新的大尺寸LWD 密度測量工具，從中獲得了實時數據，確定了準確的地層傾角，這與鹽層退出點的地質模型相吻合，高質量圖 2的圖像讓石油公司取消了一趟三維電阻率電測作業，從而節省了他們約100 萬美元的電測服務成本和鉆機作業時間。
