油井經過長時間的油井套壓過大會造成氣鎖，通常將套管與生產管線相連接，當套壓過大時打開套管閘門，套氣進入生產管線達到降低套管壓力的目的。為防止套壓過低時生產管線內的液體進入套管中，在套管閘門與生產管線連接處加裝單流閥。工作人員成功研制定壓可調式單流閥，適用于油井放套工作，提高了油井泵效。

定壓可調式單流閥研發成功



圖1

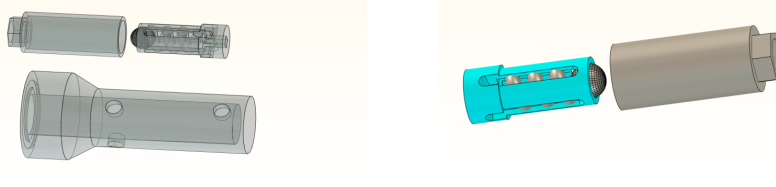

多功能套管單流閥由可調式單流閥閥芯、閥座、單井爐加溫閥、套壓測量閥和放套流程連接閥組成；可調式單流閥閥芯由閥座、凡爾、彈簧和凸型調節螺栓組成。使用時，依次將凡爾、彈簧放入可調式單流閥閥芯內，安裝好凸型調節螺栓，通過轉動凸型調節螺絲壓緊彈簧，達到調節可調式單流閥閥芯開啟壓力的目的，為了便于操作，通常將可調式單流閥閥芯設定到一個固定值，根據現場開啟壓力大小，更換合適的閥芯即可。單流閥安裝在單井爐加溫閥、套壓測量閥和放套流程閥之間，套壓大于生產回壓時，套氣通過單流閥和放套流程閥進入生產管線，壓力相等時，單流閥自動關閉，防止生產流程內的液體進入套管內，對單井爐加溫和測量油井套壓沒有影響。油井熱洗和測試可以在另一側套管閘門進行。單流閥結構見圖1所示。

該裝備集單井加溫、套壓測試和定壓放套功能；安裝該工具可以將套管另一側閘門空出來，在另一側閘門可以進行油井熱洗和測試工作；由于不必重復拆卸和安裝套管閘門上的套壓測量遠傳裝置，降低了工人的勞動強度；可以根據現場需要設定不同的壓力開啟值，便于操作，降低工人勞動強度。該裝備在注采505站使用，見圖2所示，降低了操作工人勞動強度，受到一線工人的歡迎。


研制游梁式抽油機平衡塊固定鎖塊

游梁式抽油機進行調節平衡作業時，需要先將平衡塊螺絲松動，將平衡塊移動到合適位置后，使用死板手和大錘砸緊平衡塊兩端的固定螺絲。由于操作者力量的大小不同，容易造成螺絲緊固不到位，經過一段時間的運轉后，螺絲松動，如果發現不及時，平衡塊輕微的來回移動，就會造成曲柄與平衡塊接觸面嚴重?fù)p壞，平衡塊從曲柄上脫落。由于平衡塊脫落，抽油機曲柄兩側嚴重不平衡，容易造成翻機事故。針對上述問題，工作人員制作了游梁式抽油機平衡塊固定鎖塊。

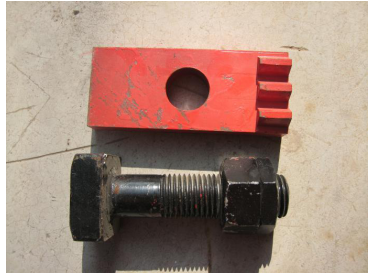

該鎖塊由固定鎖塊和螺絲組成，見圖3所示。游梁式抽油機平衡塊固定鎖塊一端采用狼牙結構，與曲柄端面上的齒條結構相吻合，當進行完游梁式抽油機調平衡工作，擰緊平衡塊兩端的固定螺絲后，在平衡塊兩端的位置裝好固定鎖塊，它可以有效的防止平衡塊固定螺絲松動后，平衡塊前后移動，從而避免了上述問題的發生。該工具操作簡單、安全可靠、使用方便。


圖3
