隨著石油勘探開發的發展,鉆井作業的規模和復雜性不斷增加,對修井作業的效率和安全提出了更高的要求。在鉆臺扶管機械手電氣控制系統應用前,存在作業效率低、安全風險高的問題。人工操作管柱任務,效率低下且易失誤引發安全事故。同時,數據管理困難,故障處理不及時,系統維護不便,影響鉆井作業的連續性和穩定性。
現場技術人員通過設計該系統,實現對機械手自動化動作的精準控制,如管柱推送、擺放等。同時,具備數據管理、實時監控、故障處理及系統維護等功能,以提高鉆井作業效率和安全性,降低工人勞動強度,提升修井作業的機械化、智能化程度。并經現場試驗驗證其在復雜作業環境中的適應性、可靠性及技術優勢,為鉆井行業向自動化邁進提供有力支撐。
鉆臺扶管機械手電氣控制系統軟件設計
鉆臺扶管機械手(圖1)電氣控制系統軟件的需求主要包括以下兩個方面:

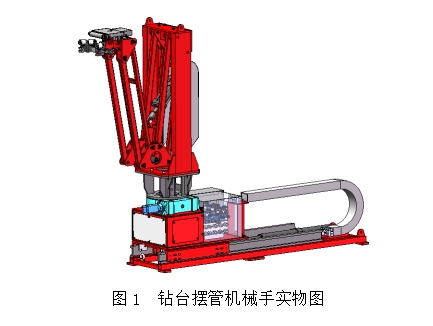

圖1 鉆臺擺管機械手實物圖
鉆臺扶管機械手電氣控制系統軟件需求主要涵蓋自動化動作控制與數據管理、實時監控與系統管理兩方面。軟件需控制機械手的自動化動作,如管柱推送、擺放等,還能導入、保存、導出運行相關數據。同時,要實時監控運行狀態和操作流程,具備故障報警及審計追蹤功能,方便參數設置和維護更新以確保設備穩定運行。
該軟件采用傳統軟件開發生命周期方法及自頂向下、逐步求精的結構化設計。主要功能包括控制設備自動化動作,通過機械臂伸縮、旋轉及機械手行走、夾爪開關實現復雜操作;進行數據管理與審計追蹤,方便數據分析處理;實時監控與系統管理,及時發現處理問題;具備故障報警及操作提示,可查詢歷史報警;還針對參數設置和維護更新進行頁面設計并設提醒功能。
總體結構包括上位機或 PC 端控制界面、PLC 控制系統、機械手執行機構。三者協作完成自動化操作。上位機作為用戶交互界面,提供直觀易操作平臺;PLC 是核心,處理輸入輸出信號、控制機械手運動并與上位機通信;機械手執行機構包含各部件,通過 PLC 控制實現管柱動作。模塊接口設計有上位機與 PLC 通信接口、PLC 與執行機構控制接口,通訊穩定性對軟件可靠性和機械手自動化操作至關重要。
軟件主要通過對 MpRcpFix 的處理實現對鉆臺扶管機械手運行數據的提取、分析、存儲、操作功能。能提取位置、速度、加速度等數據,分析以監控運行狀態;將數據存儲于 “RecipeFix” 文件夾供后續使用。重點是實現上位機操作與下位機通信和數據分析,用戶可通過上位機控制界面操作機械手、監控狀態及進行參數設置和維護更新,軟件將操作指令傳達給下位機實現精確控制。
鉆臺扶管機械手電氣控制系統的設計應用
鉆臺扶管機械手電氣控制系統軟件為鉆井作業帶來重大變革。它實現了管柱推送、擺放等任務的自動化,替代了傳統人工操作。人工操作工作強度大、安全風險高,而該軟件讓機械手自動執行復雜任務,極大提高了作業效率,降低安全風險。它的出現推動了鉆井行業向自動化邁進,使鉆井作業更加高效、安全、可靠。
軟件能夠導入、保存、導出與鉆臺扶管機械手運行相關的數據,方便數據分析和處理。鉆臺扶管機械手電氣控制系統軟件的設計還具備了數據管理功能。軟件能夠導入、保存、導出與鉆臺扶管機械手運行相關的數據,方便數據分析和處理。這有助于更好地監控和管理機械手的運行情況,為后續的優化和改進提供數據支持。
軟件能夠實時監控鉆臺扶管機械手的運行狀態和操作流程,及時發現并處理問題。鉆臺扶管機械手電氣控制系統軟件的設計還具備了實時監控功能。軟件能夠實時監控鉆臺扶管機械手的運行狀態和操作流程,及時發現并處理問題。這有助于及時發現機械手運行中的問題,并采取相應的措施進行處理,從而確保鉆井作業的順利進行。
當鉆臺扶管機械手出現故障時,軟件能夠發出報警提示,以便及時處理。鉆臺扶管機械手電氣控制系統軟件的設計還具備了故障處理功能。當鉆臺扶管機械手出現故障時,軟件能夠發出報警提示,以便及時處理。這有助于及時發現機械手的故障,并采取相應的措施進行處理,從而確保鉆井作業的順利進行。
軟件方便對鉆臺扶管機械手電氣控制系統進行參數設置和維護更新,確保設備長期穩定運行。鉆臺扶管機械手電氣控制系統軟件的設計還具備了系統維護功能。軟件方便對鉆臺扶管機械手電氣控制系統進行參數設置和維護更新,確保設備長期穩定運行。這有助于及時發現并解決設備運行中的問題,從而確保鉆井作業的順利進行。
現場試驗及技術優勢分析
鉆臺排管機械手控制系統軟件的性能通過現場試驗驗證分析。現場試驗旨在檢驗其在復雜作業環境中的適應性、可靠性和效率,全面評估實際操作性能,包括自動化操作準確性、數據處理能力、實時監控有效性、故障處理及時性和系統維護便捷性。軟件應用于多種鉆井作業,在特殊井作業環境如沿海區域、居民區和種植區域井場等表現關鍵。這些環境對機械手操作要求高,需軟件具備更高穩定性和精確性,以確保在復雜作業中能高效、穩定地運行。
鉆臺排管機械手控制系統軟件技術優勢明顯。在自動化操作準確性方面,可實現管柱推送等任務自動化,現場試驗表明在復雜環境中仍高精度操作,提升作業效率。其數據處理能力強,能導入、保存、導出相關數據,便于分析處理以監控管理運行,為優化改進提供支持。實時監控有效,可及時發現并處理問題。故障處理及時,出現故障會報警提示。系統維護便捷,方便參數設置和維護更新,確保設備長期穩定運行,及時發現并解決問題,保障鉆井作業順利進行。
鉆臺扶管機械手電氣控制系統的應用效果
提高作業效率,降低安全風險:
鉆臺扶管機械手電氣控制系統的應用顯著提高了鉆井作業的效率和安全性。通過自動化操作,機械手能夠快速、準確地完成管柱的推送、擺放等任務,避免了人工操作的不確定性和安全風險。此外,軟件的實時監控和故障報警功能有助于及時發現并處理問題,進一步降低了作業風險。

圖2 鉆臺機械手自動擺放管柱
鉆臺扶管機械手電氣控制系統的應用大大減輕了工人的勞動強度。傳統的鉆井作業需要大量的人工操作,工作環境惡劣,勞動強度大。而鉆臺扶管機械手電氣控制系統的應用使得大部分工作可以由機械手自動完成,工人的工作環境得到改善,勞動強度得到有效降低。
鉆臺扶管機械手電氣控制系統的應用提高了修井作業的機械化、智能化程度。通過自動化操作和數據管理,鉆井作業變得更加高效、精確和可靠。此外,軟件的遠程監控和故障診斷功能使得鉆井作業可以遠程監控和控制,進一步提高了作業的智能化程度。
