讓數值模擬更實用
時間:2015-12-02 11:12
來源:
作者:zhangyu

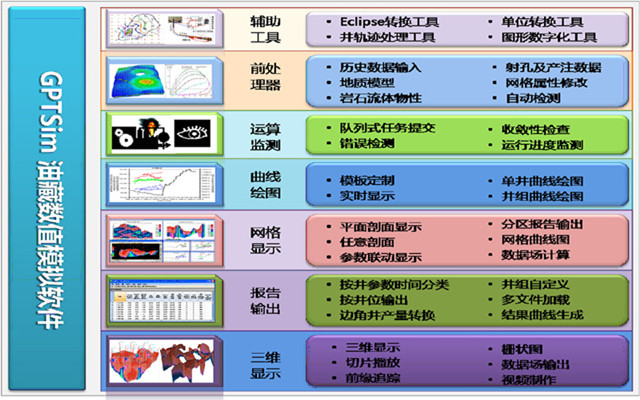

GPTSim 是一款功能強大的數值模擬軟件,可模擬多種油藏類型、多種開發方式、多種井型、多種水體類型,具備重啟、網格加密、井筒PVT、多相流運算等功能。GPTSim 由前處理模塊、運算與監測模塊和后處理模塊三大模塊組成。其核心運算與監測模塊根據油藏開采方式不同又分為黑油模塊Exodus,熱采模塊Exotherm,聚合物調驅模塊Exopolymer。前處理模塊包括數字化圖、歷史數據輸入以及前處理器,幫助用戶處理數據、構建地質和流體模型、輸入歷史數據和井事件,最終建立數值模型。在運算主模塊中,模擬器采用全隱式算法,根據模型實時的組分數自動調整運算方法,運算速度快、收斂性強、結果可靠,提供運行狀態監測功能,實時監測運行狀態和運行結果。后處理模塊為用戶提供豐富便捷的成圖、成表、二維三維顯示功能。此外GPTSim 軟件還提供稅前經濟評價功能,協助用戶進行經濟評價及方案優選。
GPTSim 主要具有以下特點:功能齊全,支持多種油藏的多種開發方式黑油模塊Exodus。支持黑油、組分、煤層氣、雙孔雙滲等多種類型油藏的多種開發方式。三維水力壓裂模板分析、氣井集輸管線節點分析及輔助歷史擬合功能獨具特色。熱采模塊Exotherm: 支持蒸汽吞吐、SAGD、蒸汽驅、火燒油層、攜砂冷采、VAPEX 等稠油油藏和雙孔雙滲類型油藏的多種開發方式,井筒離散化功能可模擬SAGD 多油管柱蒸汽循環預熱功能和單井熱損失分析。是目前唯一能模擬多油管柱的熱采數值模擬軟件。
聚合物調驅模塊Exopolymer:模擬注聚過程中油藏內的多種物理化學現象。具有調剖、不同分子量聚合物分質注入和混合驅油模擬功能。多種分子量聚合物及彈性處理在行業內處于領先地位。表單式、流程化數據輸入方式可以直接與Excel 進行交互,軟件中所有表格的頂部都給出表格各項輸入的說明,可詳細說明參數的名稱、意義、單位以及相關的算法,極大方便用戶操作。豐富的數據接口可導入Landmark、EarthVision、Geographix、Surfer等軟件產生的數據,轉換成GPTSim前處理可接受的dig 數據體。支持Petrel、RMS、GPTModel 等軟件以Eclipse 數據格式輸出的數據體,可轉化Eclipse 模擬器的大多數關鍵字,將角點網格和塊中心網格相互轉化。
交互性強直接用鼠標拾取需要加密的網格,并且自動完成對加密網格各種屬性的賦值,三維圖根據二維圖網格加密動態顯示;對指定網格區域進行算術運算、多種方法填充以及網格屬性的拷貝、粘貼等功能,非常方便的進行網格屬性的修改;Excel 的網格矩陣數據體可直接粘貼到選定的網格區域;直接用鼠標在網格上進行井位的定義與修改。計算結果動態顯示井曲線模塊可以動態追蹤模擬器運行中輸出的參數。根據需要可提前中止模擬器的運行,修改參數,重新運算,有效提高歷史擬合的效率。在一個版面上繪制多張曲線圖,方便對比。強大的網格顯示工具一個版面上多窗口對剖面圖、三維圖、井曲線圖和報表進行顯示。
各種圖形可同時顯示同一時刻的各種屬性,輕松實現聯動;對比不同時刻網格屬性,并具備動畫放映的功能;鼠標隨意點選網格,網格屬性曲線跟蹤生成;井動態曲線可以與平面或剖面上井點網格關聯。方便靈活的報表輸出可按照時間、井號和參數三種類別分類,同時提供多種報表輸出排序格式,使得結果輸出更加清晰??蛇M行單井各射孔網格的產量統計、邊角井產量的轉換、多個模擬結果的加載。自定義井組功能非常實用。
